Szkła okrągłe

okragle_v51---przerysowane_v2

Materiał

Szkła wykonane są z materiału borowo-krzemowego. Podwyższoną wytrzymałość uzyskuje się w procesie hartowania termicznego.

Wyznaczanie grubości szkła

s = 0,55 ⋅dm ⋅√(p⋅S/10 ⋅ σbB]

s: teoretyczna minimalna grubość szkła (mm)

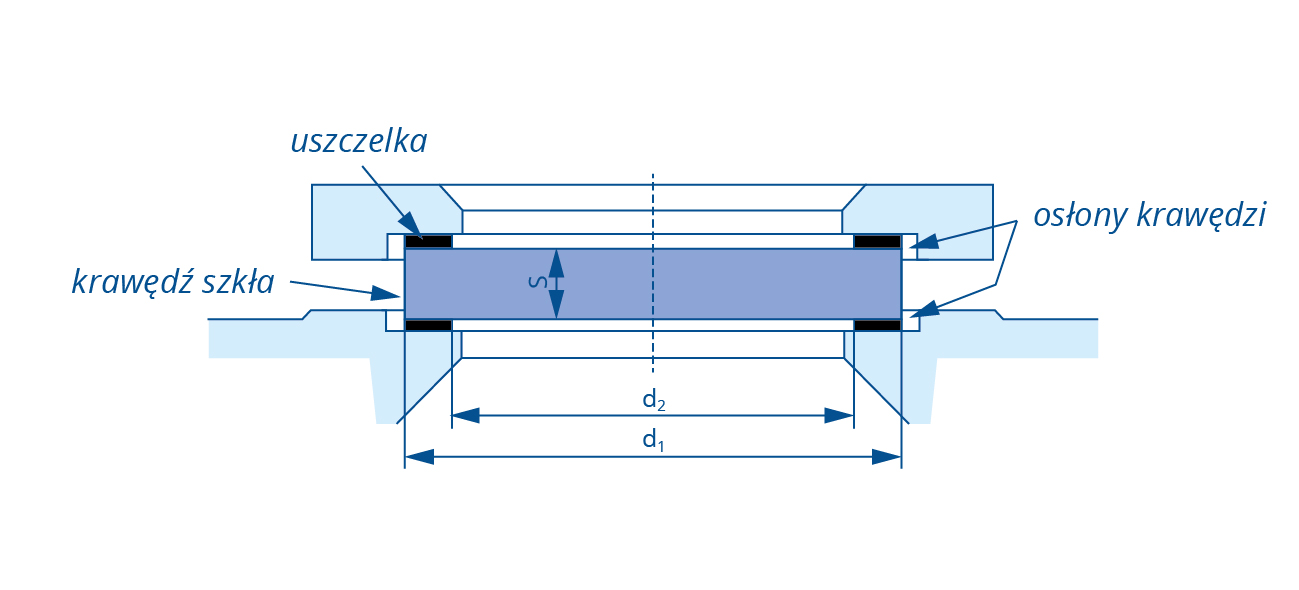

dm: średnia wartość wewnętrznej i zewnętrznej średnicy uszczelki

d1: średnica zewnętrzna szkła i uszczelki

d2: średnica wewnętrzna uszczelki

p: maksymalne dopuszczalne ciśnienie (bar)

σbB: minimalna wytrzymałość na zginanie(N/mm2)

S: współczynnik bezpieczeństwa

Wytrzymałość na zginanie

≥ 160 N/mm2

Wytrzymałość termiczna

• standardowo: -273°C ÷ 300°C
• szkła o wymiarach 31,75×12,7 do 356°C

Współczynnik rozszerzalności termicznej

α 20/300≤4,3 x 10-6 x K-1 wg DIN 52328

Temperatura transformacji

tg = 550°C sprawdzone wg DIN 52324

Odporność termiczna

• Odporność na kwasy klasy 1 wg DIN 12116,
• Odporność na ług klasy 2 wg ISO 675,
• Odporność na wodę klasy 1 wg ISO 719

Wymiary (mm)

wielkość  maksymalne ciśnienie uszczelka

średnica s  bar  d1 d2   grubość
31,75 12,7  175  1)  1)  1)
40 12  50  42  30  1,5
45 10  40  47  32  1,5
45 12  50  47  32  1,5
50 10  25  52  35  1,5
50 12  40  52  35  1,5
60 10  16  62  45  1,5
60 12  25  62  45  1,5
60  15  40  62  45  1,5
63  10  16  65  48  2
63  12  25  65  48  2
63  15  40  65  48  2
70  12  25  72  55  2
80  12  16  82  65  2
80  15  25  82  65  2
80  20  40  82  65  2
90  10  10  92  75  2
100  10  8  102  80  2
100  15  16  102  80  2
100  20  25  102  80  2
100  25  40  102  80  2
110  20  25  112  90  2
120  10  8  122  100  2
125  15  10  127  100  2
125  20  16  127  100  2
125  25  25  127  100  2
150  15  8  152  125  2
150  20  10  152  125  2
150  25  16  152  125  2
150  30  25  152  125  2
170  15  8  172  140  2
175  20  10  177  150  2
175  25  16  177  150  2
175  30  25  177  150  2
200  20  8  202  175  2

1) uszczelki i mika do poziomowskazów na parę o wysokich parametrach

Pogrubione zostały pozycje, dla których brak wymiarów w normie DIN 7080, ÖNORM M 7353
